主要功能與特點

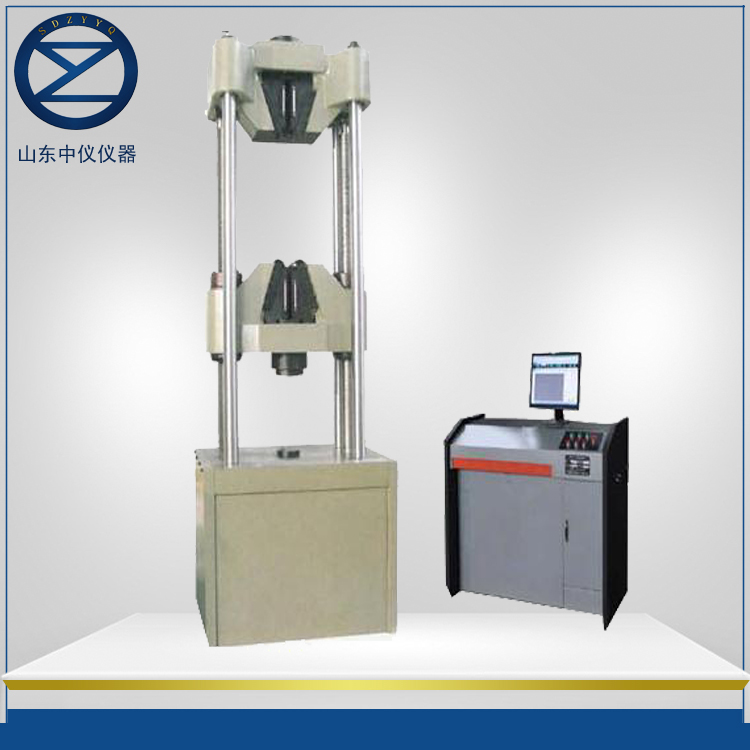

WAW-B微機控制電液伺服鋼絞線試驗機主機采用油缸下置式主機，拉伸空間位于主機的上方，壓縮、彎曲、剪切試驗空間位于主機下橫梁和工作臺之間。下橫梁升降采用電機、螺母絲杠副傳動，實現拉伸、壓縮空間的調整。液壓原理為負載適應型進油節流調速系統。油箱內的液壓油通過電機帶動高壓齒輪泵進入油路，流經單向閥、10μ高壓濾油器、壓差閥組、伺服閥，進入油缸。計算機發出控制信號到伺服閥，控制伺服閥的開口和方向，從而控制進入油缸的流量，實現等速試驗力、等速位移等的控制。改設備滿足GB/T228-2002/2010《金屬材料室溫拉伸方法》的要求。
主要性能技術指標
產品型號 | WAW-600B | WAW-1000B |
大試驗力 | 600kN | 1000kN |
試驗力測量范圍 | 12 kN -600 kN | 20kN -1000 kN |
試驗力示值精度 | ±1% | ±1% |
分辨率 | 0.01mm | 0.01mm |
變形測量 | 標準配置標距200mm，大變形量15mm引伸計一只,測量范圍為2%FS，精度優于示值的±1% | 標準配置標距200mm，大變形量15mm引伸計一只,測量范圍為2%-FS，精度優于示值的±1% |
拉伸空間 | 1100mm（包括活塞行程） | 1150mm（包括活塞行程） |
壓縮空間 | 600mm | 600mm |
夾持方式 | 液壓夾緊 | 液壓夾緊 |
圓試樣夾持直徑 | φ8-φ15mm | φ8-φ15mm φ15-φ22mm |
上下壓板尺寸 | 200*200 mm | 200×200 mm |
彎曲試驗支滾間距 | 450 mm | 450mm |
支滾寬度 | 140mm | 140mm |
支點直徑 | 30mm | 30mm |
活塞行程 | 200mm | 200mm |
活塞大上升速度 | 100mm/min | 100mm/min |
主機/油源 外形尺寸 | 900*600*2750mm 1400*700*850mm | 900*600*2750mm 1000*660*2200mm |
凈重 | 4000 kg | 3200 kg |
注：以上為標準配置，可根據客戶要求特殊定做。
