≡ 產品介紹 ≡

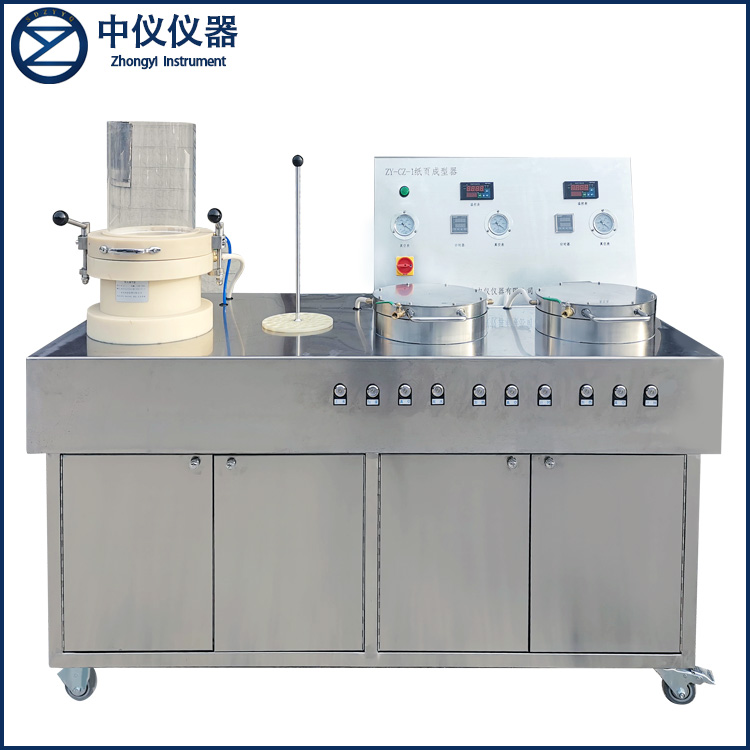

紙頁成型器，是一種將紙漿手工抄造成型并且進行快速真空干燥的實驗用設備。在實驗室中，植物、礦物等各種纖維經過蒸煮、打漿、篩漿后，把紙漿進行標準疏解，再放入抄片料筒中，攪拌后快速抽慮成型，然后在該機上進行壓榨、真空干燥，形成直徑為200mm的圓形紙頁，該紙頁可作為進一步的物理檢測用紙樣。

  該設備的技術指標符合QB/T3703-1999（漿實驗室紙頁的制備+常規紙頁成型器法）、ISO 5269/2 & ISO 5269/3， 5269/2, NBR 14380/99, TAPPI T-205, DIN 54358, ZM V/8/76的要求。

　　該機是一款集真空抽慮成型、壓榨、真空干燥于一體的全電動控制型的成型設備，適用于各種超細纖維、納米纖維、超厚紙頁的抽慮成型及真空干燥。

   結構特點：抄片和真空干燥一體；白水循環；電動上漿；壓縮空氣勻漿、手動勻漿、快速放水；超細纖維及超厚紙頁成型輔助裝置；臺面材料為不銹鋼（304L），干燥體內裝有彈性抽吸壓平裝置，紙樣干燥厚度可達到10mm，真空泵自動防回油裝置，外置水源快速接頭；用戶只需插上電源插頭，連接水源快速接頭，便可工作。

  采用三級離心式專用真空泵，該泵利用文丘里管原理和離心式真空技術產生高負壓，體積小、結構緊湊、抽氣量大；真空度高，使用過程不需要維護?？梢栽谳^為惡劣的環境下工作。

≡ 技術參數 ≡

1. 試樣直徑：圓形   尺寸：φ≦200mm

2. 真空泵真空度：-0.092~-0.098MPa

3. 真空壓榨力：≈0.1MPa

4. 真空干燥溫度：≤120℃

5. 真空干燥時間： 1~99.99min可調 （定量30-80g/m2:4-6分鐘)

6. 真空泵電機功率：2.2KW

7. 加熱功率：1.5KW×2

8. 加熱空間：Φ260mm*10mm

9. 真空吸盤直徑： Φ220mm

10. 網盤直徑與濾網直徑： 網盤Φ260mm，濾網直徑Φ220mm

11. 發熱裝置：盤式發熱方式

12. 干燥方式：抄片部與干燥部具備雙真空快速干燥

13. 干燥系統：使用了上?；粲顪乜叵到y(tǒng)（溫控表）

14. 勻漿壓力：0.1MPa~0.6MPa

15. 勻漿方式：氣動勻漿與手動勻漿兩種方式

16. 抄片克重范圍：5g以上

17. 水源狀況：需要連續水源

18. 電源：220v，50Hz

19. 外形尺寸：1800mm×710mm×1300mm

20. 包裝尺寸：1940mm×890mm×1620mm

21. 產品重量：295KG

≡ 整機材質 ≡

l 臺面+柜體：304不銹鋼

l 加熱面：304不銹鋼

l 標準伏壓輥：304不銹鋼（13.3Kg）

l 濾水盤：304不銹鋼

l 真空抽濾盤：純青銅

≡ 基礎配置 ≡

配件：多孔攪拌器，成型濾網60目、80目，毛布伏壓輥，標準伏壓輥（304L），標準不銹鋼伏壓板（鏡面）。

  注：該款設備，紙樣在真空干燥過程中，設備對紙樣產生了大約0.35MPa的壓榨壓力，如果不需要壓榨，可選擇更換為不帶壓榨的真空干燥部件。 根據用戶需要可選擇訂做：對薄片無壓榨力的干燥單元。
