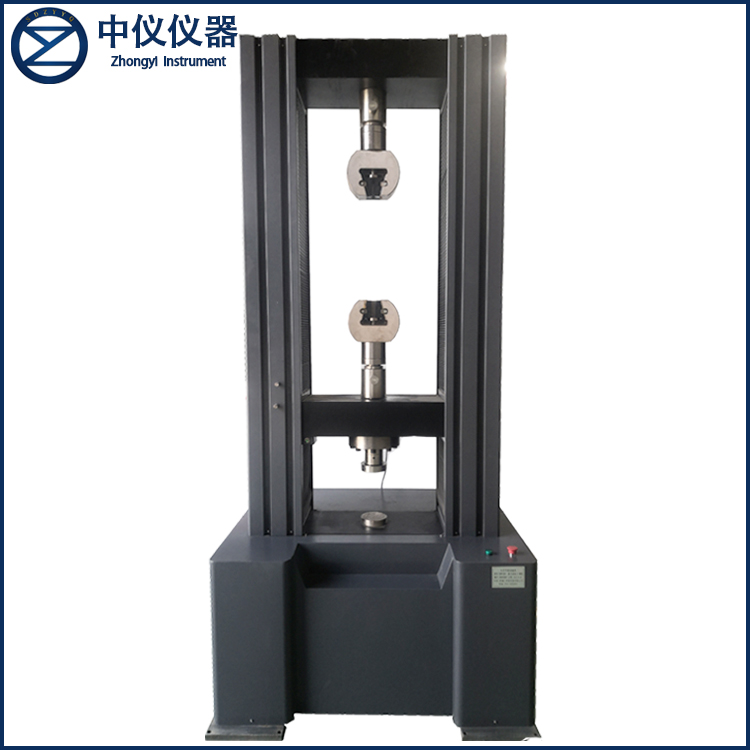

WDW系列微機控制電子試驗機（通用型）
★ 主要用途：
WDW系列微機控制電子試驗機主要用于金屬、非金屬材料的拉伸、壓縮、彎曲、剪切、撕裂等力學性能的測試和分析研究，可根據GB、ISO、JIS、ASTM、DIN及用戶提供的多種標準進行試驗和數據處理，是科研院所、大專院校、工礦企業、技術監督、商檢仲裁等部門的理想測試設備。改設備GB/T228-2002/2010《金屬材料室溫拉伸方法》的要求。
★ 性能特點：
1 主機
1.1主機采用高鋼度門式框架結構，強度高、變形?。?/span>
1.2 采用進口高精度滾珠絲杠，傳動平穩；
1.3 傳動部分采用圓弧齒同步帶傳動，傳動過程中雙向無間隙；
1.4 采用交流伺服電機及驅動系統，確保傳動平穩，力矩穩定，具有過流、過壓、過載等保護裝置，調速比可大1:100000；
1.5 夾具經特殊設計，夾持牢固，操作方便，無鉗口滑移現象；
1.6 特殊工藝保證試驗機同軸度，很好的了不規則試樣對傳感器的影響。
2 控制系統
1、實現了試驗力、試樣變形、橫梁位移和試驗進程的四種閉環控制；
2、數據采集系統由4路高24位A/D轉換通道組成。高分辨率達1/300000，全程不分檔；
3、選用BB、AD、Xilinx等原裝集成器件，全數字化設計；
4、符合PCI總線標準，微機自動識別和安裝，做到“即插即測”；
5、電子測量系統無電位器等模擬元件，保證互換性，方便維修更換。
★ 技術參數：
產品型號 | WDW-0.5/1 | WDW-2/5 | WDW-10/50 | WDW-100 | WDW-200/300 | WDW-500 | ||
大試驗力 | 500N/1000N | 2KN/5KN | 10KN/50KN | 100KN | 200KN/300KN | 500KN | ||
試驗力 測量范圍 | 大試驗力的2%（可選擇0.4%） | |||||||
試驗力分辨力 | 1/300000(全程不分檔或等效6檔) | |||||||
試驗力 示值精度 | 優于示值±1%（±0.5%為特殊選擇） | |||||||
橫梁位移測量 | 分辨率高于0.002mm | |||||||
變形測量精度 | 在引伸計滿量程的2%范圍內，優于±1% | |||||||
試驗速度范圍 | ≤100KN 0.01—500mm/min,無級調速 ≥200KN 0.01-300mm/min | |||||||
速度控制精度 | ±1%(0.01~10mm/min); ±0.5%(10~500mm/min) | |||||||
恒力、恒變形 恒位移控制范圍 | 設定值<10%FS時,設定值的±1.0%以內 設定值≥10%FS時,設定值的±0.1%以內 | |||||||
變形速率 控制精度 | 速率<0.05%FS時為±2.0%設定值內 速率≥0.05%FS時為±0.5%設定值內 | |||||||
夾具 | 形式 | 楔形夾具體 | ||||||
平鉗口 | 0-7mm | 0-14mm | 0-20mm | |||||
圓鉗口 | φ4-φ9mm | φ4-φ14mm | φ9-φ26mm | φ9-φ32mm | ||||
大拉伸空間 | 600mm | |||||||
大壓縮空間 | 700mm | |||||||
有效試驗寬度 | 400mm | 570mm | ||||||
整機電源 | 單相,220V±10%,50Hz | 三相,380V±10%,50Hz | ||||||
工作環境 | 室溫—35℃,相對濕度不超過80% | |||||||
主機尺寸 | 760×500×1750mm | 830×550×2000mm | 1130×650×2650mm | |||||
重量 | 400kg | 500 kg | 1500 kg | |||||
注：以上為標準配置，可根據客戶要求特殊定做
系統基本配置
1、試驗機主機 (門式框架結構)
1.1 交流伺服電機及伺服驅動器
1.2 高精度負荷傳感器 (輪輻式)
1.3進口精密滾珠絲杠副 （韓國太敬）
1.4減速系統（圓弧齒同步帶傳動）
2、STC300雙通道程控放大器 分辨力1/300000
3、SMARTTEST專用控制軟件
4、光電編碼器（2000線）
5、全套附具包括：拉伸，壓縮附具
6、聯想品牌計算機
7、惠普A4噴墨打印機
8、技術資料：使用說明書、軟件使用手冊、合格證、裝箱單
售后服務
質保期自驗收合格起一年，終生維護，一年內全服務，新機上門安裝調試，培訓操作人員。
1、所提供試驗設備均符合現行國標或行業標準，保證試驗設備的技術先進性，可靠性；
2、所需零部件及配件常年供應；
3、產品常年技術支持，產品維修保養24小時內提供解決方案，如需現場解決48小時內到達；
4、軟件終生升級。
