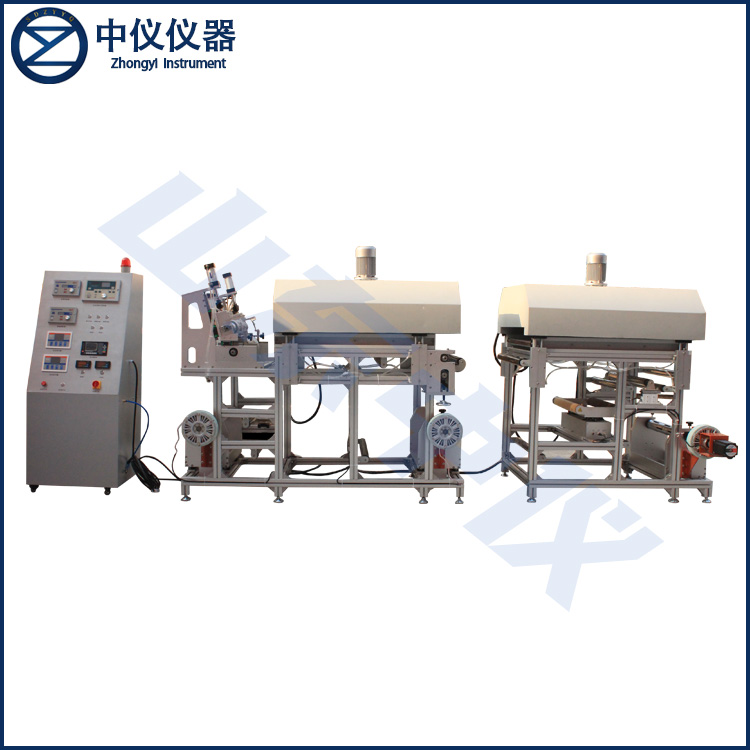

卷涂涂布試驗機主要適用于將成卷的基材，如:紙張、布匹、皮革、鋁箔、塑料薄膜等，涂上一層特定功能的膠、涂料或油墨等，并烘干后收卷。

卷涂涂布機的工作原理:與用于網印制版的自動涂布機的工作原理是相同的。該涂布機由放卷機構，涂膜機構，烘干機構，覆膜機構、收卷機構，以及控制涂布基材張力和涂布速度的機械部件或氣動部件組成。

涂布卷材安放在放卷軸上，氣脹軸將卷材固定，涂布機構兩端裝在涂布機的垂直支撐板上，通過皮帶的傳動，使涂布基材線性運動，沿基材的表面進行設置好厚度的涂布，涂膜后的基材通過烘道加熱單元后進行覆膜，最后進行收卷。（傳動機構通過磁粉離合器連接在步進電機上，使其操作平穩，并能夠精確控制涂布的張力）

一、主要技術參數:

本機主要適用于卷筒類基材的涂布：試驗

涂布方式：可調逗號刮刀式涂布方式

有效涂布寬度：0-500mm

涂布寬度：≤500mm

輥面寬度：500mm

涂布速度：0-5m/min

放卷直徑：≤φ400mm

覆膜卷直徑：≤φ400mm

收卷直徑：≤φ400mm

烘道長度：2000mm

加熱方式：不銹鋼電熱管加熱，離心風機熱風循環

溫度控制：室溫～200℃±3℃

電  源：220V 50Hz

二、 主要部分配置:

(一) 放卷單元

型式：?jiǎn)喂の?/span>

有效放卷寬度：500mm

有效放卷直徑：≤φ400mm

放卷軸：氣脹軸

放卷張力控制：張力控制器自動控制

(二) 涂布單元:

涂布方式：雙可調逗號刮刀式涂布方式

刮刀材質：碳鋼材質

涂布寬度：0-500mm可調

涂布厚度：0-10mm

涂布調整：千分表調節

涂布精度：±0.003mm

涂布料盤：304不銹鋼+聚四氟乙烯擋板

加料方式：雙逗號輥?zhàn)詣?dòng)加料

(三) 加熱料槽

料槽容量：5L

加熱方式：電加熱

溫度范圍：室溫-100℃

溫度精度：±3℃

(四)烘箱單元:

型式：立柱拱橋式；

長度：烘箱：2000mm

材質：鋼板噴塑

溫度： 室溫～200℃±3℃

控溫：數顯溫控表自動比例控溫

保溫：保溫層填充玻璃纖維

(五) 收卷單元

型式：雙工位收卷分離

有效收卷寬度：500mm

有效收卷直徑：≤φ400mm

收卷軸：氣脹軸

收卷張力控制：張力控制器自動控制

電壓：220V  功率：8000W   電流：36A

張力控制器：液晶顯示，根據測力傳感器力值變化調整磁粉離合器輸出值，旋鈕按鍵調節，一鍵鎖定，實時力值顯示

張力傳感器：50N  滿量程輸出200mv

磁粉離合器：5N-M   入力側1.85kgm²   最高轉速1800r/min

（六）覆膜單元

型式：壓合原理

有效覆膜寬度：500mm

有效覆膜直徑：≤φ400mm

覆膜壓力：可調

覆膜卷軸：氣脹軸

覆膜張力控制：張力控制器自動控制
